Le cuivre s’impose aujourd’hui comme un matériau stratégique dans de nombreux secteurs industriels : électrification des véhicules, e-mobility, stockage d’énergie, moteurs électriques, électronique de puissance.
Si ses propriétés électriques et thermiques en font un matériau incontournable, son assemblage par laser a longtemps été considéré comme complexe.
Chez IREPA LASER, nous accompagnons les industriels dans la maîtrise du soudage laser du cuivre, en combinant retours d’expérience industriels, choix technologique adapté et pilotage procédé avancé.
>> Pour approfondir le sujet, visionnez le webinaire en replay : Soudage laser – comment souder le cuivre par laser

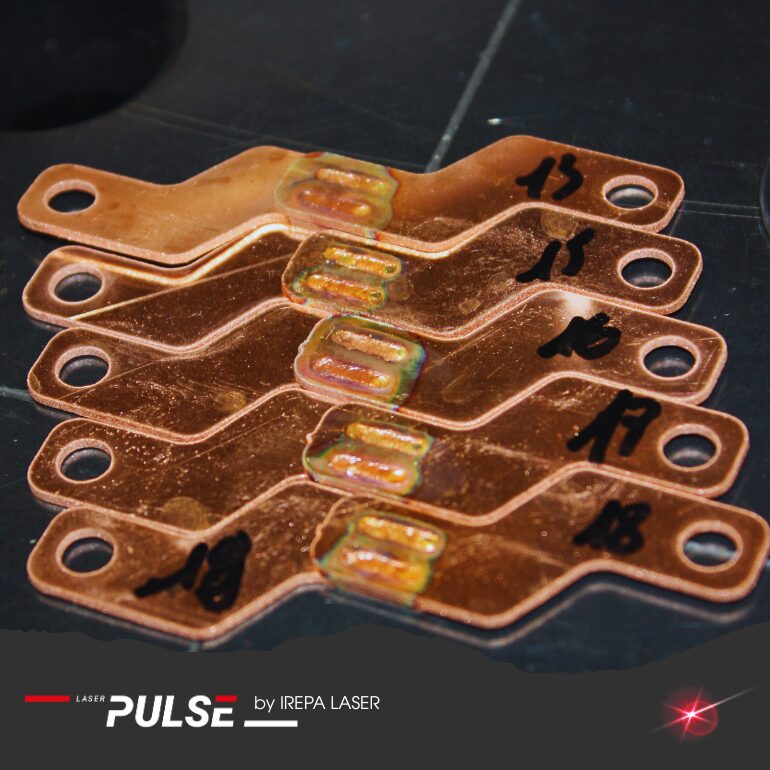

Cas industriel : soudage de connexions cuivre/aluminium sur modules lithium
Dans le cadre d’un projet industriel, IREPA LASER a été sollicité pour réaliser le soudage de connexions cuivre/aluminium sur des modules lithium.
Contraintes projet
- Élévation thermique limitée (< 80°C)
- Exigences mécaniques et électriques élevées
- Production intermédiaire avant installation d’une ligne dédiée
Solution mise en œuvre
- Conception d’un outillage
- Tête scanner avec trajectoires dynamiques
- Pilotage précis de la puissance et de la vitesse
- Procédure de contrôle
Résultats
- 1 200 modules soudés
- 193 000 points réalisés
- Aucune non-conformité
- Performances mécaniques et électriques validées
Ce projet démontre qu’un procédé correctement dimensionné permet de sécuriser des applications sensibles, y compris dans des environnements à forte contrainte thermique.
Cas industriel : soudage d’hairpins pour moteurs électriques
Dans les architectures de moteurs électriques modernes, les hairpins en cuivre nécessitent un grand nombre de soudures avec :
- Exigence de répétabilité
- Productivité élevée
- Intégration automatisée
Les solutions combinant faisceau central + anneau et trajectoires dynamiques permettent :
- Une stabilisation du bain fondu
- Une réduction des défauts
- Une cadence compatible production série
Le soudage laser s’impose ici comme une technologie clé pour accompagner l’industrialisation de l’e-mobility.
Pourquoi le cuivre est-il difficile à souder par laser ?
Les défis liés au soudage laser du cuivre reposent sur ses propriétés intrinsèques.
1) Une forte réflectivité à température ambiante
Aux longueurs d’onde traditionnellement utilisées en soudage métallique (≈ 1 µm, infrarouge proche), le cuivre présente une absorption très faible (≤ 5 %).
La majorité de l’énergie incidente est donc réfléchie, ce qui complique l’amorçage du procédé.
2) Une conductivité thermique élevée
Le cuivre dissipe très rapidement la chaleur. L’énergie apportée doit être suffisamment concentrée pour atteindre rapidement la fusion et stabiliser le régime de soudage.
3) Un bain fondu instable
À l’état liquide, le cuivre présente :
- Une faible viscosité
- Une tension de surface réduite
Ces caractéristiques peuvent générer :
- Porosités
- Projections
- Instabilités capillaires
La maîtrise du procédé repose donc sur un apport énergétique rapide, contrôlé et adapté à la cinétique du matériau.
Les évolutions technologiques qui changent la donne
Les progrès récents des sources laser ont profondément transformé la capacité à souder le cuivre de manière robuste.
Diversification des longueurs d’onde
L’émergence de sources :
- Vertes (~515 nm)
- Bleues (~445 nm)
améliore significativement l’absorption initiale du cuivre. Ces solutions facilitent le démarrage du procédé et sécurisent le couplage laser-matière.
Lasers fibre haute qualité de faisceau
Les lasers fibre monomodes permettent d’atteindre des densités d’énergie surfaciques élevées grâce à un faisceau très concentré.
Cette configuration favorise :
- L’atteinte rapide du régime capillaire
- Une interaction plus stable
- Une réduction des projections
Géométrie et modulation avancée du faisceau
Aujourd’hui, un faisceau laser n’est plus nécessairement circulaire et uniforme. Les solutions disponibles permettent :
- Fibres double
- Modulation dynamique de la forme du faisceau
Ces approches offrent une adaptation fine de l’apport énergétique en fonction du joint et de la géométrie.
Monitoring et contrôle en temps réel
Pour garantir la robustesse industrielle, il est désormais possible d’intégrer :
- Détection de position des pièces
- Ajustement automatique du point focal
- Monitoring et mesure du procédé pendant l’opération
- Contrôle post-soudage
La maîtrise du soudage laser du cuivre repose autant sur la source que sur l’écosystème de contrôle.
Focus R&D : exploration du laser nanoseconde
Dans le cadre du projet collaboratif SOLANACEE, soutenu par la Région Grand Est et l’Europe, IREPA LASER a exploré le potentiel du laser nanoseconde en soudage cuivre.
Objectifs :
- Étudier des régimes d’interaction alternatifs
- Caractériser les joints obtenus
- Développer une solution transférable en environnement industriel
Un démonstrateur R&D a été développé et installé chez l’industriel partenaire, marquant une étape importante vers l’industrialisation.
Une approche globale : technologie + procédé + sécurité
La réussite du soudage laser du cuivre ne repose pas uniquement sur le choix de la source. Elle nécessite :
- Une compréhension fine des mécanismes d’interaction
- Une définition adaptée des paramètres procédé
- Une intégration maîtrisée dans l’environnement industriel
- Une sécurisation des installations face aux réflexions optiques
C’est cette approche globale qu’IREPA LASER met au service des industriels.
Visionnez le webinaire en replay
Pour approfondir le sujet, retrouvez l’intervention complète de Frédérique Machi, experte en soudage laser : Soudage laser – comment souder le cuivre par laser.
Au programme :
- Les fondamentaux technologiques
- Les particularités de l’interaction laser-cuivre
- Les moyens d’action disponibles
- Des cas industriels détaillés
>> Besoin d’informations complémentaires sur vos applications cuivre ou vos contraintes d’industrialisation ? Contactez nos experts pour en discuter.
